ManuLine est spécialisée dans l’optimisation de la manutention du vrac. Depuis 20 ans, nous développons des solutions personnalisables pour manutentionner, vidanger, remplir, stocker et filtrer les conteneurs souples, plus communément appelés sacs Big Bag. La clé de notre succès ? Nous mettons un point d’honneur à trouver LA solution sur mesure qui répondra à VOTRE besoin spécifique.

La station de vidange pour sac big bag est un de nos produits phares pour la manutention du vrac. Afin d’en connaître davantage sur ce type de produit, nous vous conseillons la lecture de cet article. Il y en a pour tous les goûts : des stations de vidange à vanne guillotine industrielle, à vanne diaphragme, à vanne clapet, avec trémie à fond plat et manchon, à vanne semence, etc. Dernier exemple en date, une station de vidange sur mesure développée pour un client du secteur agroalimentaire.

La station de vidange à vanne diaphragme dans le secteur agroalimentaire

Qu’est-ce qu’une station de vidange à vanne diaphragme ?

La station à vanne diaphragme permet la vidange de conteneurs souples. Elle est particulièrement adaptée aux applications exigeant un contrôle du flux de matériaux, tel que dans le secteur agroalimentaire.

Son fonctionnement repose sur l’utilisation d’un diaphragme pour réguler l’ouverture de la vanne, assurant ainsi un déchargement.

De surcroît, certaines de ces stations sont conçues pour permettre le remplacement des sacs Big Bag pendant le processus de vidange, réduisant ainsi les interruptions. Un exemple concret est la conception sur mesure de cette station de vidange équipée d’une vanne diaphragme électrique pour le secteur agroalimentaire.

Quels sont les principaux avantages de la station de vidange à vanne diaphragme ?

Dans le secteur agroalimentaire, les avantages d’une station de vidange à vanne diaphragme pour vider des conteneurs souples sont nombreux :

  • Contrôle précis du débit : La vanne diaphragme permet un contrôle du débit de déchargement, ce qui est essentiel pour éviter les déversements et assurer un traitement des matériaux, souvent nécessaires dans les processus agroalimentaires.
  • Hygiène et sécurité : Les stations de vidange équipées de vannes à diaphragme sont conçues pour répondre aux normes d’hygiène les plus strictes, minimisant ainsi les risques de contamination croisée et assurant la sécurité alimentaire.
  • Flexibilité et polyvalence : Ces stations peuvent s’adapter à différentes tailles de sacs Big Bag ou de conteneurs souples, offrant ainsi une solution polyvalente pour différents types de produits agroalimentaires.
  • Réduction des temps d’arrêt : Certaines stations de vidange à vanne diaphragme sont conçues pour permettre le remplacement des sacs Big Bag en cours de vidange, ce qui permet une flexibilité et une optimisation opérationnelle.
  • Facilité d’utilisation et maintenance minimale : Les vannes à diaphragme sont généralement faciles à utiliser et nécessitent peu d’entretien, ce qui réduit les coûts de maintenance et les temps d’arrêt de l’équipement.
  • Compatibilité avec les matériaux sensibles : Les stations de vidange à vanne diaphragme sont adaptées au traitement de matériaux sensibles dans le secteur agroalimentaire, grâce à leur capacité à minimiser la manipulation et à assurer un déchargement en douceur.

En résumé, l’utilisation d’une station de vidange à vanne diaphragme offre des avantages significatifs pour le secteur agroalimentaire, notamment en termes de contrôle précis du débit, d’hygiène et de sécurité, de flexibilité, de réduction des temps d’arrêt, de facilité d’utilisation et de compatibilité avec les matériaux sensibles.

Quelles sont les caractéristiques techniques principales de la station de vidange à vanne diaphragme ?

La station de vidange à vanne diaphragme peut se décomposer en plusieurs parties :

  • La partie supérieure supporte le sac Big Bag à vider. Elle se compose généralement d’un cadre, de 4 chandelles et d’une embase. L’ajout de tunnels de fourches permet de faciliter la manutention de ce support.
  • La partie inférieure est équipée d’un système de vidange pour les Big Bag, et accueille le récipient de récupération du produit. Elle se compose d’une embase support de vanne, d’un support réglable de vanne, d’une vanne diaphragme, de 4 chandelles et d’une embase ouverte permettant le passage du récipient de récupération. La vanne est l’élément central de la station. Elle est actionnée pour réguler le débit de déchargement des matériaux des sacs Big Bag ou des conteneurs souples. Cette vanne utilise un diaphragme souple pour contrôler l’ouverture et la fermeture, assurant ainsi un débit précis et une étanchéité fiable

Quelles sont les principaux types de vanne diaphragme ?

Sur le marché de l’agroalimentaire, plusieurs types de vannes à diaphragme sont disponibles, chacune avec ses propres caractéristiques et avantages. Voici quelques-uns des types de vannes diaphragme couramment utilisés dans ce domaine :

  • Vannes à diaphragme en acier inoxydable: Ces vannes sont spécialement conçues pour répondre aux normes d’hygiène strictes de l’industrie agroalimentaire. Elles sont fabriquées en acier inoxydable de qualité alimentaire pour garantir la sécurité et la propreté des produits.
  • Vannes à diaphragme à actionnement pneumatique: Ces vannes sont actionnées par de l’air comprimé et sont souvent utilisées dans les processus automatisés de l’industrie agroalimentaire. Elles offrent un contrôle précis du débit et sont faciles à intégrer dans des systèmes de contrôle automatisés.
  • Vannes à diaphragme à actionnement électrique: Ces vannes sont actionnées par un moteur électrique et offrent un contrôle précis et fiable du débit. Elles sont souvent utilisées dans les applications où un contrôle fin du processus est nécessaire, telles que le dosage précis d’ingrédients dans les lignes de production agroalimentaire.



Étude de cas : station de vidange sur mesure à vanne diaphragme pour un client du secteur agroalimentaire

Modification du besoin d’un client pour la vidange de sacs big bag

Un changement d’approvisionnement de matière première amène un client à faire appel à l’équipe ManuLine afin d’optimiser la vidange de ses conteneurs souples.

  • Les sacs BIG BAG ne disposent plus d’une goulotte de vidange : notre client souhaite disposer d’une trémie, permettant de contenir le volume du sac BIG BAG dans son intégralité. La construction est en INOX, fortement recommandée lorsque la matière du client entre en contact direct avec la structure.
  • La vidange des sacs est continue : au-delà de la contenance, la trémie garantit un flux de matière première continu lors de la vidange des conteneurs souples. En effet, un changement de sac peut s’effectuer en cours de vidange, et ce malgré la présence de matière résiduelle dans la trémie.
  • Réutilisation de la station de vidange originale : Après analyses et forces de propositions, ManuLine a revu sa solution technique initialement commercialisée en réutilisant un maximum d’éléments de la première construction afin de réduire l’impact économique et écologique pour notre client.

Cette nouvelle construction présente donc de nombreux avantages pour une utilisation optimisée, sécuritaire et adaptée au besoin de notre client.

Quelles sont les caractéristiques techniques de la station de vidange modifiée ?

La structure modifiée possède une finition galvanisée et une finition inox pour les éléments au contact de la matière première — trémie, caillebotis et adaptations sous la vanne diaphragme.

Cette nouvelle station de vidange est composée de :

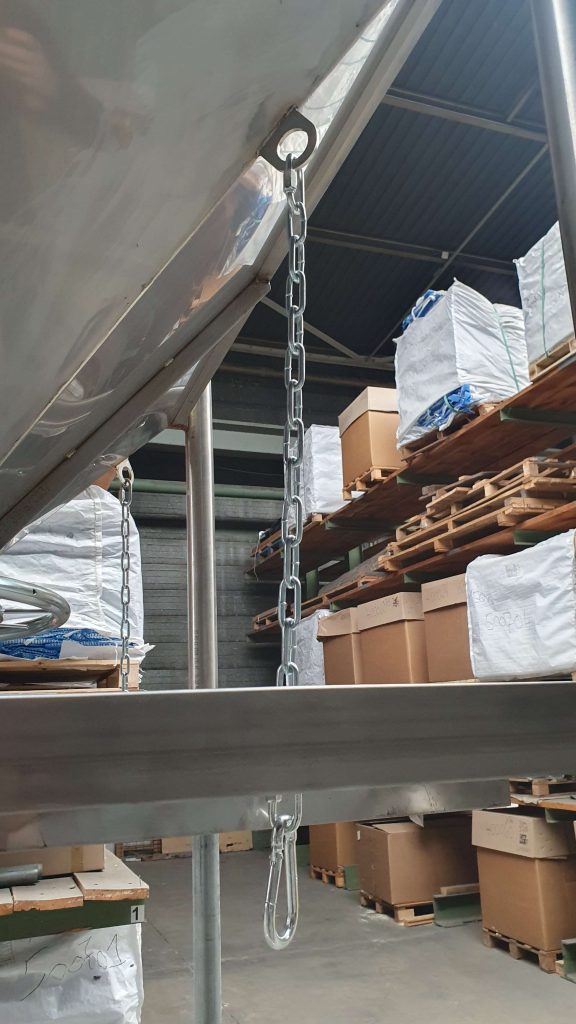

  • 1 cadre spécifique avec tunnels de fourche et marquage CMU 1000 kg sur 2 faces. Un système de double accrochage permet la vidange de différents sacs big bag (à 2 ou 4 sangles).
  • 4 chandelles de 1600 mm
  • 1 embase avec guides fourches & marquage CMU 1000 kg sur 2 faces,

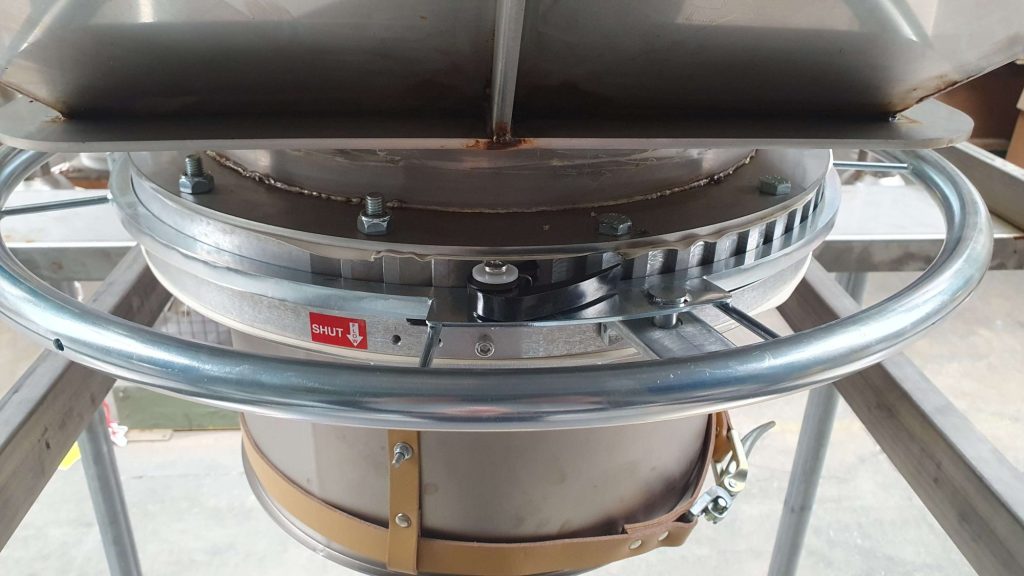

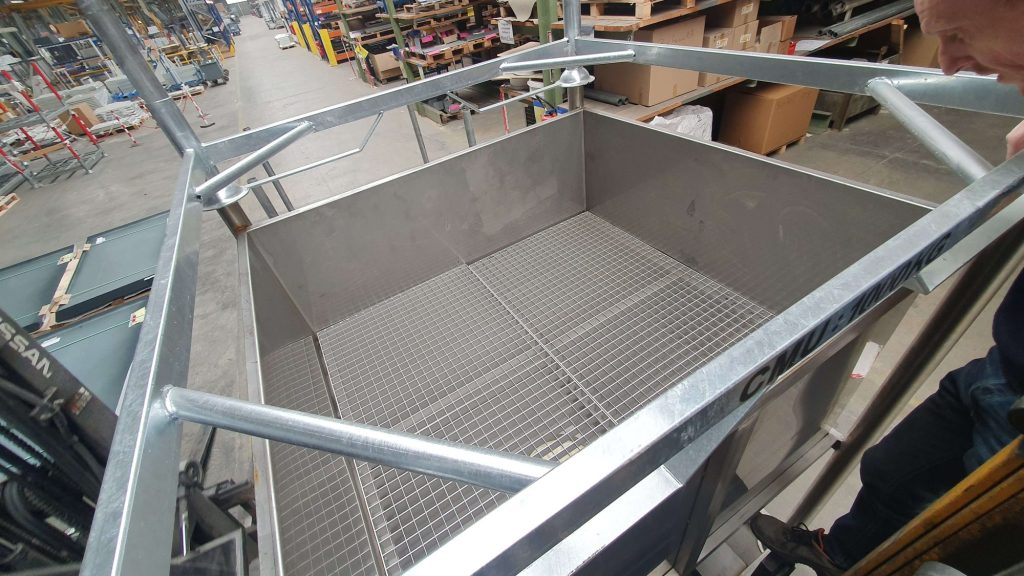

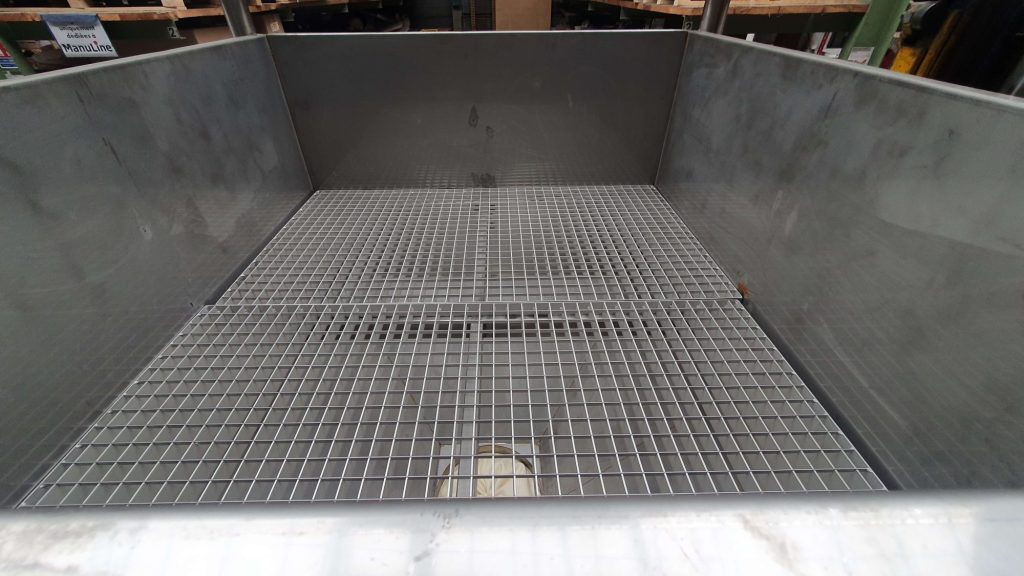

  • 1 trémie finition inox avec maillage, équipée d’une vanne diaphragme et caillebotis finition inox. Le corps cranté de la vanne est en aluminium et la vanne est équipée d’une manchette en caoutchouc naturel compatible avec le domaine alimentaire. Un certificat d’alimentarité est remis à notre client, attestant de la conformité de la matière inox à entrer en contact avec la matière première.

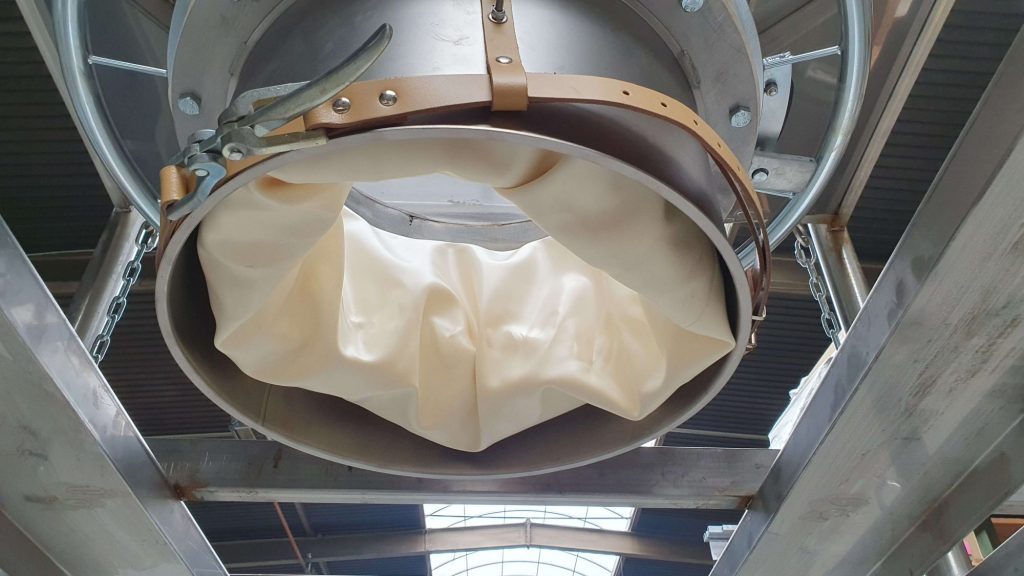

  • Sous la vanne est fixée une adaptation en finition inox (système de confinement) avec sangle, pour le maintien de la goulotte de remplissage du BB2.
  • 4 chandelles de 1600 mm
  • 1 embase ouverte avec platines pour spitage au sol, permettant le passage d’une palette 1200x1200mm

ManuLine, fabricant de station de vidange sur mesure

ManuLine, un partenaire de confiance pour des solutions sécurisées de vidange de sacs big bag. Forts de 20 ans d’expertise, nous sommes spécialisés dans la conception et la fabrication sur mesure de stations de vidange, adaptées à divers secteurs d’activité.

Notre approche technique éprouvée garantit des équipements de qualité supérieure, conformes aux normes les plus strictes. En travaillant en étroite collaboration avec nos clients, nous personnalisons chaque station de vidange pour répondre parfaitement à leurs besoins uniques, en tenant compte des matériaux, des processus et des contraintes opérationnelles spécifiques à leur entreprise.

La satisfaction de nos clients est notre priorité absolue. Nous offrons un service client attentif, disponible pour répondre à vos questions et assurer un suivi complet de votre projet. Avec ManuLine, vous avez l’assurance de collaborer avec un partenaire expérimenté, capable de garantir la qualité, la durabilité et la conformité de votre équipement de vidange sur mesure.
